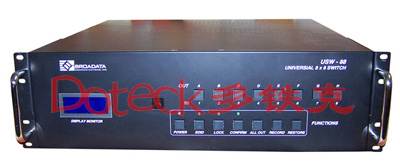

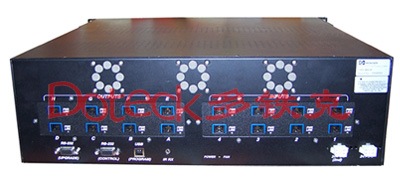

美国BCI::USW88系列  8x8 HDMI/DVI光纤矩阵(全光口或光口电口混合)


产品特色
tHDMI1.3，HDCP1.1，DVI1.0全都支持
t光纤传输距离可达400到800米，甚至更远
t全光口，或光口电口混合，组合更自由
t输入输出仅用1根光纤
t抖动小，输入输出口均带时钟恢复，保证高质量的HDMI/DVI输出
t独立的显示分辨率，可交换的EDID功能
t切换方式多多，手动，远程的RS232，IR红外，或基于WEB页面
t支持深色度的数字视频，Dolby或DTS数字音频

产品应用
t专业视听市场
t较长距离的HDMI/DVI切换，需要使用光纤
t以HDMI/DVI为中心的切换

产品说明
tUSW88系列矩阵是一款高品质多功能的8x8 HDMI/DVI视频信号切换矩阵。USW88的标准版本是全光纤口的，也可以光口电口混合配置，比如DVI电口4x4，光口4x4。
tUSW88是真正意义上的HDMI1.3切换矩阵，无抖动，10位色深，高质量的HDMI/DVI画面展示。支持Dolby或DTS数字音频。支持多种切换方式：手动，软件支持，WEB页面，红外等。
tUSW88尺寸为3RU高度，19英寸标准机柜宽，内置110V/220VAC电源。
t用户特殊要求请联系Doteck多铁克提供解决方案。

技术指标

基本配置
规模 8x8
EDID控制 独立

HDMI/DVI端口
分辨率 1080p@60Hz，或1920x1200@60Hz
通信协议 EDID，DDC，HDCP
接口 HDMI，DVI，母头

光纤端口
光纤类型 多模
光纤接口 SC
通信协议 EDID，DDC，HDCP

切换方法
手动 前面板按键
RS-232 DB9，9600bps
IR红外 20-60KHz
基于Web页面 TCP/IP

物理参数

尺寸 （高×宽×深， 英寸）

 5.20″×17.30″×14.00″
电源 95-260VAC
功率消耗 260W
工作温度 0 - +40 摄氏度
相对湿度 0 - 95% 不结露
LED指示灯 电源，视频，按键

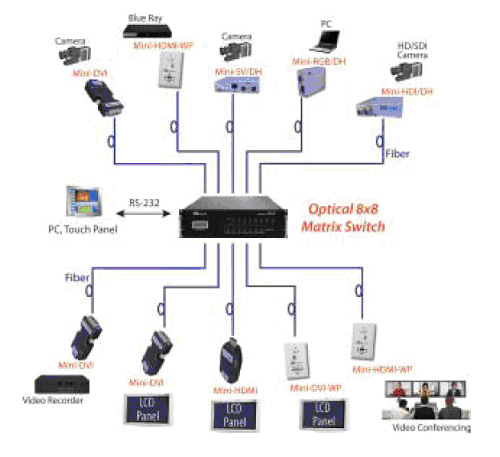

应用连接示意图
