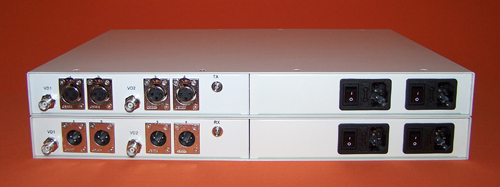

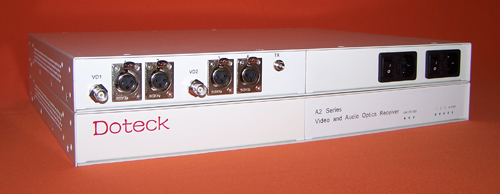

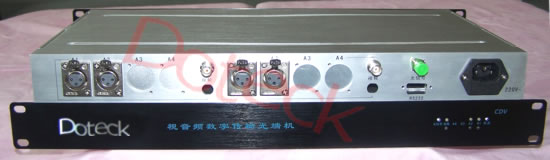

Doteck::A2系 广播甲级2路视频4路音频数字光端机 |
| |
|
 Doteck A2系单纤2路视频4路音频数字传输光端机，每套光端机均有发送端和接收端组成，发送端输入为2路CVBS复合视频信号，4路模拟音频信号，对模拟视频信号均采用AGC控制和10bit编码方式进行模数转换，对模拟音频信号均采用20bit编码方式进行模数转换。接收部分输出2路CVBS复合视频信号，加2路分配，4路模拟音频信号，加4路分配。在光路传输过程中信号数字化、不压缩，视频图象信号指标优于广播甲级传输质量标准。 |
| Doteck A2系数字光端机克服了常规的模拟调频、调相、调幅光端机多路信号同传时相互干扰严重、容易受环境影响、传输质量低劣、长期工作稳定性差等缺点。 |
| 通道数量 |
2 |
| 带宽 |
7MHz |
| 数字编码 |
10bits |
| 视频电平 |
1.0Vp-p @ 75 Ohms |
| 数字位数 |
10Bits |
| 视频标准 |
525/625线 |
| 微分增益 |
< 1.0% |
| 微分相位 |
< 1 度 |
| 信噪比(加权) |
> 70dB |
| 接口 |
BNC 75Ohms |
| 通道数 |
4 |
| 工作模式 |
平衡或非平衡 |
| 数字位数 |
20Bits |
| 输入/输出阻抗 |
600/50 Ohms(平衡) |
| 最大输入/输出电平 |
17.4Vp-p（+18dBm） |
| 频率响应 |
20Hz～20KHz @ -0.2dB |
| 总谐波失真 |
<0.2% |
| 信噪比(加权) |
> 88 dB @ 1KHz |
| 通道隔离度 |
>90dB@1kHz，>90dB@20kHz |
| 接口 |
XLR（卡侬） |
| 尺寸 |
高43×宽430×深230（毫米mm） |
| 电源 |
95～240VAC @ 0.6A |
| 工作温度 |
0～+50 摄氏度 |
| 相对湿度 |
0～95% 不结露 |
| 状态指示 |
电源, 光链路, 视频, 音频, 数据工作状态 |
| 光纤模式 |
单模或多模 |
| 光纤数量 |
1 或 2 |
| 工作波长 |
850, 1310和/或1550nm |
| 光纤接口 |
FC (单模) / ST (多模) |
| 应用 |
功率预算(dB) |
一般距离(公里) |
| 多模光纤 |
8 |
2 |
| 单模光纤 |
20 |
45 |
注：（1）这些是A2系列的一般值，实际值略有变动。 |
（2）这些是一般的传输距离，最大传输距离可能比一般值略高，这取决于光纤模式，光纤带宽，连接器损耗，熔接损耗，色散以及环境等诸多因素。 |
| 产品编号 |
产品配置描述 |
| A2-T-M-ST |
发送端，2路视频，4路音频，单向，多模光纤，ST光接口 |
| A2-R-M-ST |
接收端，2路视频，4路音频，单向，多模光纤，ST光接口 |
| A2-T-S-FC |
发送端，2路视频，4路音频，单向，单模光纤，FC光接口 |
| A2-R-S-FC |
接收端，2路视频，4路音频，单向，单模光纤，FC光接口 |
| A2-T-S-FC-XL |
发送端，2路视频，4路音频，单向，单模光纤，FC光接口，长距离 |
| A2-R-S-FC-XL |
接收端，2路视频，4路音频，单向，单模光纤，FC光接口，长距离 |
| A2-TRx-M-ST |
收发一体，2路视频，4路音频，双向，多模光纤，ST光接口 |
| A2-TRx-S-FC |
收发一体，2路视频，4路音频，双向，单模光纤，FC光接口 |
| A2-TRx-S-FC-XL |
收发一体，2路视频，4路音频，双向，单模光纤，FC光接口，长距离 |
|
|
|
