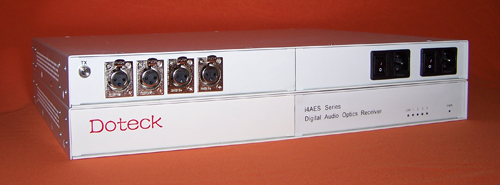

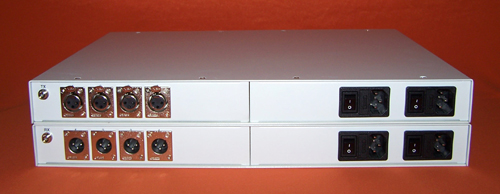

Doteck多铁克i4AES系  广播甲级4路数字音频(AES/EBU)光端机

Doteck

Doteck
产品特色
t输入/输出AES/EBU信号,兼容AES3,S/PDIF
t输出信号符合国际GY/TI56-2000,GY/TI58-2000,GY/TI87-2002
t输入兼容各种取样频率的AES信号,使设备的互联更方便
t输入各路AES信号无须同步,光端机内部配有锁相环自同步功能
t单级传输距离可达120km
t所有元器件,包括接插件均使用国际著名厂家的产品,且经过长时间使用验证,完全保证可靠性,满足电台对产品长年不停电可靠工作的需要要
t产品外壳使用铝材料,外观大气,符合人体工学要求,重量轻,使用寿命长
t产品线路板设计不含铅,满足环保要求,保护机房环境不受污染
t支持LED状态指示,音频活动指示,光路指示,电源系统指示等

简短说明
tDoteck多铁克i4AES系列数字音频光端机由光发送端和光接收端构成。发送端输入4路AES/EBU数字音频信号,经过数字编码方式对AES数字音频信号进行转换,接收端输出4路AES/EBU数字音频信号。
tDoteck多铁克i4AES系列数字音频光端机可接受44.1KHz或48KHz采样频率的同步或异步AES/EBU音频信号,并可提供多种版本的光发射机和接收机组合,以满足不同的距离要求。

技术指标

AES/EBU数字音频输入
通道数 4路
电平 0.2-7.0Vp-p
取样频率 32KHz-108KHz
阻抗

110欧姆(平衡),75欧姆(非平衡)

接口

XLR卡侬(平衡),BNC(非平衡)


AES/EBU数字音频输出
通道数 4路
电平 5Vp-p
取样频率 48KHz
抖动 <0.005UIp-p
上升/下降时间 <25ns
阻抗 110欧姆(平衡),75欧姆(非平衡)
接口

XLR卡侬(平衡),BNC(非平衡)


物理参数

尺寸(高×宽×深,mm毫米)

44×433×346(mm)

电源 130-260VAC,50/60Hz
功耗

<10W

相对温度 0-50摄氏度
相对湿度 0-95%不结露
LED状态指示 电源,光链路状态,音频工作状态

光链路参数
光纤模式

单模,或多模

光纤数量 1根
波长 1310nm,或1550nm
光纤接口

FC/PC,或SC/PC

单模传输距离

0-40公里,或0-80公里,或0-120公里

多模传输距离

0-2公里

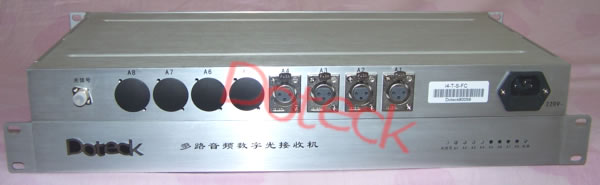

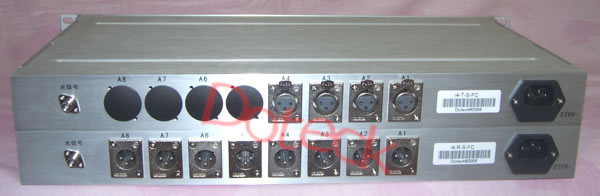

其他安装选择
Doteck
Doteck
        18槽机架,前面板和后面板,双电源
Doteck
        8槽机架,双电源
Doteck
         4槽机架,双电源
Doteck
         2槽机架,双电源
Doteck
          单槽机架,单电源
