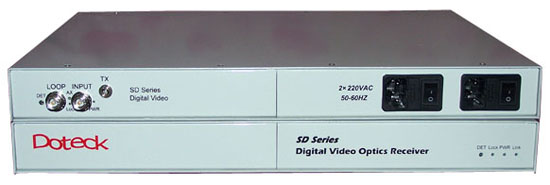

Doteck::SD系  SDI/ASI/TS流数字视频光端机


        19英寸1U标准机箱,双电源

        16槽机架,双电源

         4槽机架,双电源

         2槽机架,双电源

          迷你型单槽机架

产品特色
t符合SMPTE259M,SMPTE297M,SMPTE310M,SMPTE305M(SDTI)标准
t符合DVB-ASI(EN50083-9)接口标准
t自动适应SDI 143、177、270、360、540Mbps速率

t输入具有自动电缆均衡,可补偿电缆传输的损耗

t工作状态指示清楚,面板上装有输入数据速率、光信号、电源的LED指示
t可选1310nm、1550nm、CWDM或DWDM光传输方式,通过光复接实现多路信号传输

应用场所
tSMPTE-259M SDV或SMPTE-310M ATSC数字视频信号的远距离传输
tENG/EFP串行数字视频信号的传输
t录像操作台到数字视频录像机间传输
t前期或后期制作中数字视频信号传输

简短说明
tDoteck SD系数字视频光端机用来传输143、177、270、360、540Mbps等五种速率的SDI数字视频信号或ASI数字视频信号。发送端在电信号输入端配备了多码电缆均衡器,接收端内置分配器输出2路SDI。
tDoteck SD系数字视频光端机具有减少信号抖动电路,可以很好地处理畸变信号,对270Mbps信号,可提供超过250m电缆传输。

技术指标

视频输入
通道数   1
输入电平 >380mVp-p
输入自动电缆均衡 >250m(270Mbps)(BELDEN8281电缆)
输入反射损耗 >16dB(270Mbps)
阻抗 75欧姆
接口 BNC

视频输出
输出端口数 2
输出电平 800mVp-p±10%
上升/下降时间 <0.8ns
最大抖动 <0.2UI(270Mbps)
阻抗 75欧姆
接口 BNC

物理参数
尺寸 高44×宽433×深340(毫米mm)
电源 130~260VAC
工作温度 0~+50 摄氏度
相对湿度 0~95% 不结露
状态指示 电源, 光链路, 视频工作状态

光链路参数
光纤模式 单模,或多模
光纤数量 1根
波长 1310nm,或1550nm
光纤接口 FC/PC
传输距离 最大可到100公里
