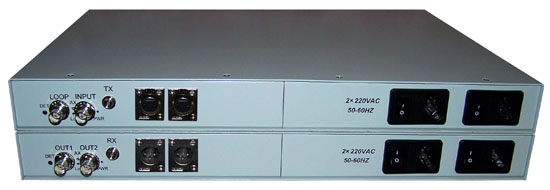

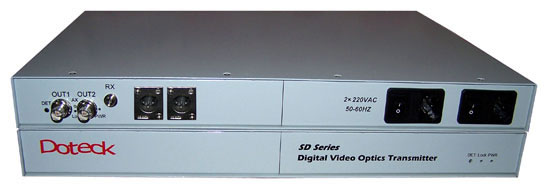

Doteck多铁克DMB系  SDI数字视音频光端机，输入SDI/输出SDI数字视频
(可嵌入/解嵌模拟音频或/与AES/EBU数字音频)

Doteck

Doteck
产品特色
t标准422 SMPTE259-C/ITU-601270Mbps数字视频输入
t支持NTSC525/60SMPTE170M PAL625/50ITU624-4行标准(自动识别)
t自动电缆均衡,可补偿电缆传输的损耗
t具有2个经减小抖动电路处理的SDI环出口
t4路高质量模拟音频2路RS232控制数据或2路AES/EBU(SMPTE276M)及国标GY/T158-2000数
字音频可选择组合输入
t工作状态指示清楚面板上装有输入SDI数字视频信号视频制式输入数字或模拟音频信号电源的LED指示
t支持SMPTE RP165 EDH标准
t2个已嵌入音频的数字视频SDI(SMPTE259M)电输出口可传电缆200米，1个已嵌入音频的数字视
频SDI(SMPTE297M)及国标GY/T164-2000 FC/PC光纤输出口
t带8bit oversampling encoder模拟视频监视输出
t能嵌入多达16路音频嵌入位置可选择设置能实现多语音广播
t光或电SDI接收光或电SDI发送机无须配对使用，符合SMPTE297M(SMPTE259-C 270Mbps)及国
标GY/T164-2000和SMPTE272M嵌入标准及国标GY/T161-2000的均可联机使用
t传输距离可达100公里以上
t可选1310nm,1550nm,CWDM或DWDM光传输方式，通过光复用实现多路信号传输
t支持NTSC(525/60)，或PAL(625/50)行标准（自动识别）

应用场所
t多媒体演播室
t广播视频/音频设备连接
t视频会议
t媒介补偿与分配

产品简短说明
tDoteck多铁克DMB系SDI数字视音频光发送机的输入视频信号为SDI数字视频流，输入音频信号为模拟音频AUDIO或数字音频AES/EBU。输出为符合数字电视国际标准的SDI数字(音频嵌入式)信号，与光接收机联机使用，既可以满足用户高质量传输数字视音频信号、模拟音频信号的要求，又可以一次性实现数字信号输入、模拟信号输出。与Doteck SDI系数字视频光接收机联机使用时，可实现数字视频信号嵌入音频并传播，输出为SDI数字视频（音频嵌入式）。
t输入的模拟音频信号经A/D转换成数字信号，然后将该音频信号或两路AES/EBU信号嵌入到SDI数字视频流中。也可以设置音频信号嵌入到4组中的某一组，因此将4个Doteck DMB级联可以在SDI数字视频流中嵌入16路模拟音频或8路AES/EBU数字音频、实现多语音传输。

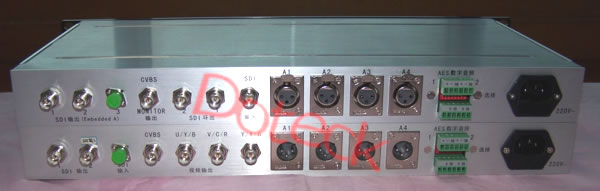

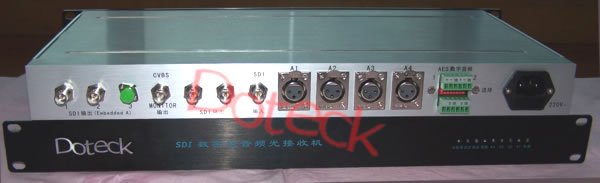

tDoteck多铁克DMB还有2个SDI（音频嵌入式）电输出口、2个SDI环出口，可方便地提供本地或就近信号传输；一个模拟视频监视口可直观数字视频内容。

发送端技术指标

模拟音频AUDIO输入
输入通道数 4
最大输入电平  17.4Vp-p(+18dBm)或要求
频带宽度 20Hz—20KHz
阻抗 600欧姆
连接器 XLR卡侬

数字音频AES/EBU输入
输入通道数 2
输入电平 0.2-7.0Vp-p
抽样频率 32KHZ–108KHZ(20/24bit)
阻抗 110欧姆
连接器 平衡接线插头

SDI数字视频输入
输入通道数 1
输入信号标准 4:2:2 SMPTE259M(270Mbps)
输入电平 >380mVp-p
输入反射损耗 >16db(270MHZ)
输入自动电缆均衡 >250m(270Mbps)(BELDEN8281电缆)
阻抗 75欧姆
连接器 BNC

SDI数字视频输出（不带音频嵌入）
输出端口数 2
输出信号标准 4:2:2 SMPTE259M(270Mbps)
输出电平 800mVp-p±10%
最大抖动 <0.2UI(270Mbps)
上升或下降时间 <0.8ns
阻抗 75欧姆
连接器 BNC

SDI数字视频环出（带音频嵌入）
环出端口数 2
环出信号标准 4:2:2 SMPTE259M(270Mbps)
环出电平 800mVp-p±10%
最大抖动 <0.2UI(270Mbps)
上升/下降时间 <0.8nS
阻抗 75欧姆
连接器 BNC

光路参数
光波长 1310nm或1550nm或其它
光发射功率 -12dBm～3dBm SMPTE297M
光传输距离 0-50km或要求
光连接器 FC/PC或要求
RS232通道数 2路<10kbit/s
电源 AC220V<20W
尺寸 19英寸1U机箱，430x230x43

接收端技术指标

模拟音频（AUDIO）输出
通道数 4
操作模式 平衡，或不平衡
最大输出电平 17.4Vp-p@+18dBm
频带宽度 20HZ-20KHZ@-0.5dB
总谐波失真 <0.2%
阻抗 低阻
连接器 TB接线端子，或XLR卡侬

数字音频（AES/EBU）输出
通道数 2
输出电平 5Vp-p
编码位数 20bits，或24bits
抽样频率 48KHZ
数据抖动 <±20ns
阻抗 110欧姆
连接器 TB接线端子，或XLR卡侬

SDI数字视频输出
输出端口数 2
输出信号标准 4:2:2 SMPTE259M(270Mbps)
输出电平 800mVp-p±10%
最大抖动 <0.2UI(270Mbps)
上升/下降时间 <0.8ns
阻抗 75欧姆
连接器 BNC

模拟视频输出
输出信号 CVBS复合模拟视频，YC半分量或YUV全分量
输出电平 1Vp-p
阻抗 75欧姆
连接器 BNC

物理参数
尺寸 高44×宽438×深233（毫米mm）
电源 95～240VAC@0.6A
工作温度 0～+50摄氏度
相对湿度 0～95%不结露
状态指示 电源, 光链路, 视频, 音频, 数据工作状态

总指标

模拟视频
输出电平 1Vp-p
信噪比SNR >70dB
微分增益DG <1%
微分相位DP <1度
亮度非线性 <1%
亮色延时 <10NS
亮色增益 <1%
阻抗 75欧姆
连接器 BNC

模拟音频
最大输出电平 17.4Vp-p(+18dBm)
信噪比SNR >85dB（未加重）
总谐波失真 <0.2%
频率响应 20Hz-20KHz@-0.5dB
通道隔离度 >90dB@1KHz，>90dB@20KHz
