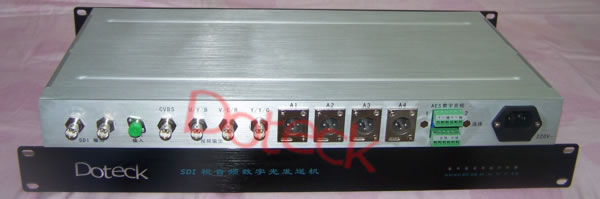

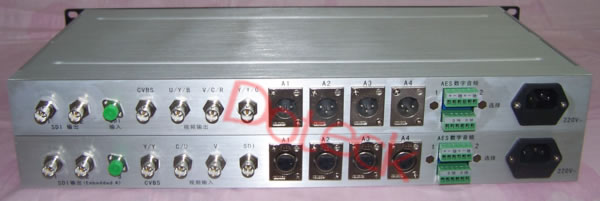

Doteck多铁克DMC系  SDI数字视音频光端机，输入模拟视频或SDI/输出SDI数字视频(可嵌入/解嵌模拟音频或/与AES/EBU数字音频)
Doteck

Doteck
产品特色
tCVBS、YUV、YC、SDI可选择输入
tSDI数字视频输入：标准4：2：2 SMPTE259M/ITU-601（270Mbps）
t 4路模拟音频、2路AES/EBU数字音频和2路RS232控制数据可选择组合输入，并遵循SMPTE272M标准及国标GY/T164-2000嵌入SDI输出
t能嵌入多达16路模拟音频或8路数字音频，嵌入位置可选择设置，能实现多语音广播
t2个数字视频SDI电输出口，可电缆传输250m（BELDEN8281电缆）
tSDI输入具有自动电缆均衡，可补偿电缆传输的损耗
t无视频输入信号时音频仍正常传输
t宽的视频AGC，输入模拟视频电压范围0.6V~1.6V，完善的数字箝位对用户信号源要求更低
tDMC系列发送端和接收端（SDI系列）无中继传输距离可达120Km
t系统拓扑可点对点、点对多点
t光发送机、光接收机无须配对使用，符合SMPTE297M及国标GY/T164-2000和SMPTE272M及国标GY/T161-2000嵌入标准均可联机使用
t工作状态指示清楚，面板上装有输入视频信号、视频制式、输入数字或模拟音频信号、电源的LED指示
t可选1310nm、1550nm、CWDM或DWDM光传输方式，通过光复接实现多路信号传输
t支持NTSC（525/60）&PAL（625/50）行标准（自动识别）
t支持SMPTE RP165 EDH标准

应用场所
t多媒体演播室
t广播视频/音频设备连接
t视频会议
t媒介补偿与分配

产品简短说明
tDoteck DMC系列数字视音频光发送机是把Doteck DMA和DMB系列光端机的功能结合在一起，输入视频信号既可以是复合视频CVBS、分量视频YUV、或半分量视频YC，又可以是SDI数字视频流；输入音频信号为模拟音频AUDIO或数字音频AES/EBU。输出为符合数字电视国际标准的SDI数字视频（音频嵌入式）信号。与Doteck DMC光接收机联机使用，当输入的视频信号为DVBS、YUV或YC时，既可以满足用户高质量传输模拟音频信号、数字音频信号的要求，又可以一次性实现模拟信号输入、数字信号输出；当输入数字视频SDI时，在满足用户高质量传输数字视音频信号、模拟音频信号要求的同时，又可以一次性实现数字信号输入、模拟信号输出。与Doteck SDI系列数字视频光接收机联机使用时，可实现视频信号嵌入音频信号并传输，输出为SDI数字视频（音频嵌入式）。
t输入的模拟视频信号经A/D转换成SDI数字视频流，输入的模拟音频信号经A/D转换成数字信号，然后将该音频信号或两路AES/EBU信号嵌入到SDI数字视频流中。也可以设置音频信号嵌入到4组中的某一组，因此将4个DMC级联可以在SDI数字视频流中嵌入16路模拟音频或8路AES/EBU数字音频，实现多语音传输。
tDMC还有2个SDI电输出口，可方便地提供本地或就近信号传输。

发送端技术指标

模拟音频（AUDIO）输入
输入通道数 4
最大输入电平  17.4Vp-p(+18dBm)
频带宽度 20Hz—20KHz
输入阻抗 600欧姆
连接器 平衡或不平衡

数字音频（AES/EBU）输入
通道数 2
输入电平 0.2-7.0Vp-p
抽样频率 32KHZ–108KHZ(20/24bit)
阻抗 110欧姆
连接器 平衡接线插头

模拟视频（VIDEO）输入
通道数 1
输入信号 CVBS、YC、YUV可选
输入电平 0.6–1.6Vp-p
阻抗 75欧姆
连接器 BNC

数字视频（SDI）输入
通道数 1
输入信号标准 4:2:2 SMPTE259M(270Mbps)
输入电平 >380mVp-p
输入反射损耗 >16dB(270MHZ)
输入自动电缆均衡 >250m(270Mbps)(BELDEN8281电缆)
阻抗 75欧姆
连接器 BNC

SDI数字视频输出（发送端本地）
通道数 2
输出信号标准 4:2:2 SMPTE259M(270Mbps)
输出电平 800mVp-p±10%
最大抖动  <0.2UI(270Mbps)
上升或下降时间 <0.8nS
阻抗 75欧姆
连接器 BNC

光路参数
光波长 1310nm或1550nm或其它
光发射功率 -12dBm～3dBm SMPTE297M
光传输距离 0-50km或要求
光连接器 FC/PC或要求
RS232通道数 2路<10kbit/s
电源 AC220V<20W
尺寸 19英寸1U机箱，430x230x43

接收端技术指标

模拟音频（AUDIO）输出
通道数 4
操作模式 平衡，或不平衡
最大输出电平 17.4Vp-p@+18dBm
频带宽度 20HZ-20KHZ@-0.5dB
总谐波失真 <0.2%
阻抗 低阻
连接器 TB接线端子，或XLR卡侬

数字音频（AES/EBU）输出
通道数 2
输出电平 5Vp-p
编码位数 20bits，或24bits
抽样频率 48KHZ
数据抖动 <±20ns
阻抗 110欧姆
连接器 TB接线端子，或XLR卡侬

SDI数字视频输出
输出端口数 2
输出信号标准 4:2:2 SMPTE259M(270Mbps)
输出电平 800mVp-p±10%
最大抖动 <0.2UI(270Mbps)
上升/下降时间 <0.8ns
阻抗 75欧姆
连接器 BNC

模拟视频输出
输出信号 CVBS复合模拟视频，YC半分量或YUV全分量
输出电平 1Vp-p
阻抗 75欧姆
连接器 BNC

物理参数
尺寸 高43×宽430×深230（毫米mm）
电源 95～240VAC@0.6A
工作温度 0～+50摄氏度
相对湿度 0～95%不结露
状态指示 电源, 光链路, 视频, 音频, 数据工作状态

总指标

模拟视频
输出电平 1Vp-p
信噪比SNR >70dB
微分增益DG <1%
微分相位DP <1度
亮度非线性 <1%
亮色延时 <10NS
亮色增益 <1%
阻抗 75欧姆
连接器 BNC

模拟音频
最大输出电平 17.4Vp-p(+18dBm)
信噪比SNR >85dB（未加重）
总谐波失真 <0.2%
频率响应 20Hz-20KHz@-0.5dB
通道隔离度 >90dB@1KHz，>90dB@20KHz
