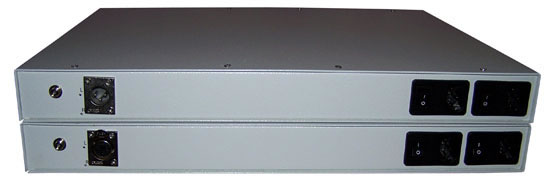

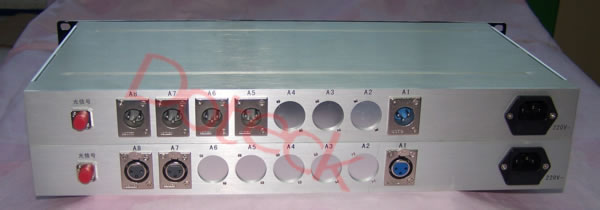

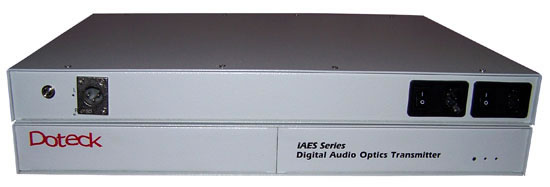

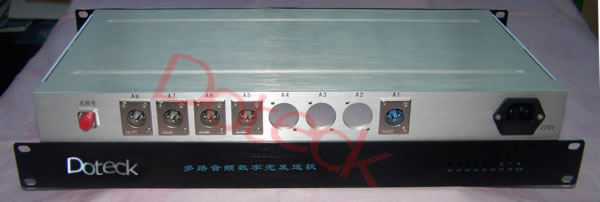

Doteck::i1AES系  1路AES/EBU数字音频光端机




产品特色
t输入/输出AES/EBU 信号,兼容AES3,S/PDIF。
t输出信号符合国际GY/TI56-2000 GY/TI58-2000 GY/TI87-2002。
t输入兼容各种取样频率的AES信号,使设备的互联更方便。

t输入各路AES信号无须同步,光端机内部配有锁相环自同步功能。

t单级传输距离可达120KM。
t系统拓扑可点对点、点对多点。
t开通方便,开通时电路上和光路上都不需要重新调整。
t工作状态指示清楚,面板上装有输入/输出AES 信号、光信号、机内状态、电源的LED指示。
t可选1310nm,1550nm,CWDM或DWDM光传输方式,通过光复用实现更多路信号传输。

应用场所
tENG/EFP串行型数字音频传输
t磁带录音到数字化音频
t磁带录音信号的传输

t前期/后期制作中串行数字音频信号的传输


产品简短说明
tDoteck i1AES系列多路数字音频光端机由数字音频光发送端和数字音频光接收端构成。用来传输多路AES/EBU数字音频信号。

技术指标

音频输入
输入通道数 1
输入电平 0.2~7.0Vp-p
输入取样频率 32KHz~108KHz
输入电阻 110欧姆(平衡),75欧姆(不平衡)(可选)
连接器 卡侬(平衡),BNC(非平衡)

音频输出
输出通道数 1
输出电平 5 Vp-p
输出取样频率 48KHz
抖动 <0.005UIp-p
上升/下降时间 <25ns
输出阻抗 110欧姆(平衡),75欧姆(不平衡)(可选)
连接器 卡侬(平衡),BNC(非平衡)

光路参数
光波长 1310nm或1550nm
光发射功率 -12dBm~ -3dBm
光接收功率 -32dBm~ -3dBm
光传输距离 0-50km
光连接器 FC/PC

物理参数
电源 输入:AC220V,实际功率:<20W
尺寸 19英寸1U机箱, 433x340x44(mm,毫米)
