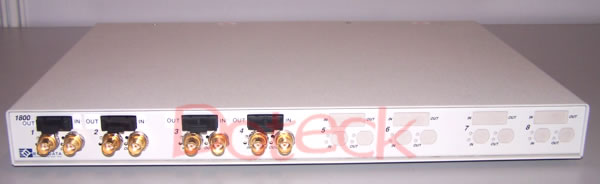

美国BCI: 1800系列  4×4,8×8,16×16,···矩阵光端机



产品应用
t广播电视中的视音频切换设备
t视/音频矩阵的光纤扩展
t极高性价比的光切换平台系统

产品特色
t相比传统光切换系统,价格低廉
t实现4×4,8×8,16×16,···的矩阵,通过多重堆叠单元实现无限大的矩阵
t独立转换协议
t1.5Gbps标准的数据传输速率
t可选择单模或多模光纤

产品简短说明
t1800系列是提供高质量的电光信号独立转换的光交换系统,1800是一个可以完美的把视/音频矩阵变为真正的光切换系统,换句话说,相比传统的光切换系统,你可以很轻松的而且用很低的预算建立自己的光切换系统。
t1800可以实现4×4,8×8,16×16的矩阵结构,然而,你可以通过叠加的方式创建一个无限大的光切换矩阵。
t1800能适应各种非标准结构形式,BCI可为用户提供OEM/特殊需求定制等服务,实际要求可与Doteck多铁克联系。

技术指标

通道
数据接口 串行数字光数据流均衡(即4b/5b编码)
光纤模式 单模或多模
通道数 4×4,8×8,16×16
工作波长 1310nm
数据速率 1.5Gbps
典型输出电平 -4dBm
灵敏度 -22dBm
光纤接口 SC
电接口 BNC

物理参数

尺寸(高×宽×深,英寸) 1.72″×17.03″×12.00″
电源 12VDC@0.2A
工作温度 0~+50摄氏度
相对湿度 0~95%不结露
状态指示 电源, 光链路

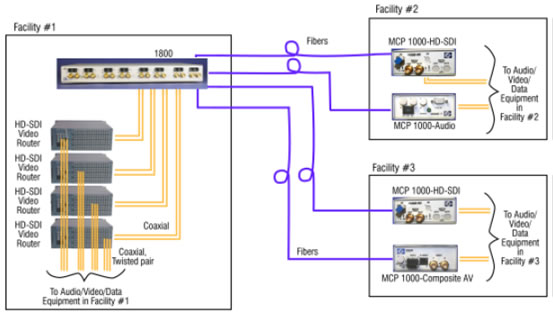

应用连接示意图
