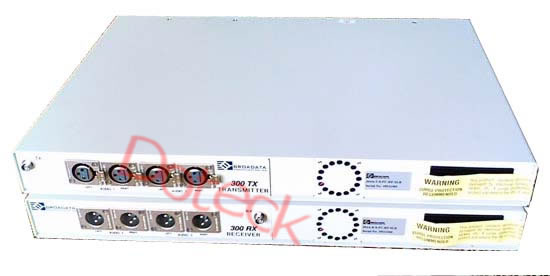

美国BCI: 304A  广播甲级4路音频数字光端机

(BCI是Broadata Communications Inc.的缩写)




产品特色
t数字编码光纤传输
t传输4路音频
t通过多模或单模光纤进行可靠的信号传输

应用场所
t远端演播室音频
t远端混合器输出
t音频放音与分配

产品简短说明
t304A使用一根光纤同时传输4路音频信号。

t304A采用数字化光纤传输技术,可提供高质量的音频信号,设备维护工作量少,可靠性高,工作成本极低。相对于模拟信号传输而言(基于传统的调幅或调频),数字化音频的传输质量优异。304A不需用户做任何调整,设置简易,工作无故障。

t304A为独立式结构。面板接插件包括音频(XLR)以及光纤连接(单模用FC型,多模用ST型)。各个LED可监视电源,光链路以及各音频通道的工作状态。
t304A能适应各种非标准结构形式,BCI可为用户提供OEM/特殊需求定制等服务,实际要求可与Doteck多铁克联系。

技术指标

音频
通道数 4路
操作模式 平衡或不平衡
输入/输出阻抗 600 Ohms/600 Ohms(平衡)
最大输入/输出电平 5Vp-p(平衡)
频率响应 20Hz to 20kHz@-1dB
信噪比 (加权) >75dB@(1KHz)
接插件 XLR

物理参数

尺寸(高×宽×深) 1.75″×17.03″×12.0″
电源 95~240VAC@1.6A
工作温度 0~+50摄氏度
相对湿度 0~95%不结露
状态指示 电源,光链路,音频工作状态

光纤
光纤模式 单模或多模
光纤数量 1
工作波长 1310和/或1550nm
光纤接口 FC(单模)/ST(多模)

一般功率预算及传输距离

应用 功率预算(dB)(1) 一般距离(公里)(2)
多模光纤 8 1
多模光纤长距离 12 4
单模光纤 16 30
单模光纤长距离 24 60

注:(1)这些是304A系列的一般值,实际值略有不同。

(2 ) 这些是一般的传输距离,最大传输距离可能比一般值略高,这取决于光纤模式,光纤带宽,连接器损耗,熔接损耗,色散以及环境等诸多因素。


订货信息
型号 基本配置
304A-T-M-ST 发送端,4路多路复用音频,多模-ST,1300nm(XLR,Line level)
304A-R-M-ST 接收端,4路多路复用音频,多模-ST,1300nm(XLR,Line level)
304A-T-S-FC 发送端,4路多路复用音频,单模-FC,1300nm(XLR,Line level)
304A-R-S-FC 接收端,4路多路复用音频,单模-FC,1300nm(XLR,Line level)
