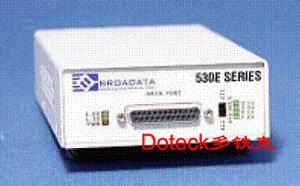

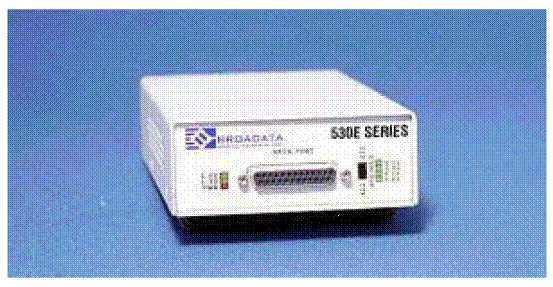

美国BCI: 530E  Add-Drop(RS232,RS485)数据光端机

(BCI是Broadata Communications Inc.的缩写)


产品特色
t先进的自愈环结构
t支持RS-232或RS-485
t异步传输速率达到128 Kbps

应用场所
tSCADA通道网络
t交通监管
t工业程序控制
t安全监督和CCTV系统

产品简短说明
t530E具有高性能的光纤多投数据网络系统,适合多设备连接RS-232或RS-485。530E支持单/多模光纤远距离线性 (531系列)或环形(532系列)网络传输体系。异步数据传输速率可达128 Kbps。多种型号可满足不同需求。
t与主机连接的master单元可以放置在一对光缆的尽头或中部。在每个节点可解码或再次传输来自上/下游的数据信号。副master单元可以放置在光缆的任意一端作为备份,在设备或光缆线路故障时自动。
t530E系列提供两种安装形式:独立式和插卡式。面板连接器支持DB-25数据接口,单模SC和多模ST光纤连接器。530E系列可以通过LED显示器监控电源,光链接和数据通道工作状态。独立式电源直流电压为+12 VDC。
t530E能适应各种非标准结构形式,BCI可为用户提供OEM/特殊需求定制等服务,实际要求可与Doteck多铁克联系。

技术指标

数据

通道数量 1
格式 RS-232, RS-485
接口 DCE
速率 异步128 Kbps
误码率 <10-9
接口 DB-25

物理参数

尺寸 高×宽×深
独立式 1.72″×4.36″×6.9″
插卡式 5.24″×0.94″×11.6″
电源 +12VDC@1.6A
电源接口 2.5mm插孔
工作温度 0~+50摄氏度(可扩展)
相对湿度 0~95%不结露
状态指示 电源,光链路,数据状态

光纤

光纤模式 单模或多模
光纤数量 1或2
波长 850,1310 nm
光纤接口 多模ST 单模SC

一般功率预算及传输距离

应用 功率预算dB(1) 一般距离(公里)(2)
多模光纤 10 4
单模光纤 25 50

注: (1)这些是530E系列的一般值,实际值略有不同。

(2)这些是一般的传输距离,最大传输距离可能比一般值略高,这取决于光纤模式,光纤带宽,连接器损耗,熔接损耗,色散以及环境等诸多因素。

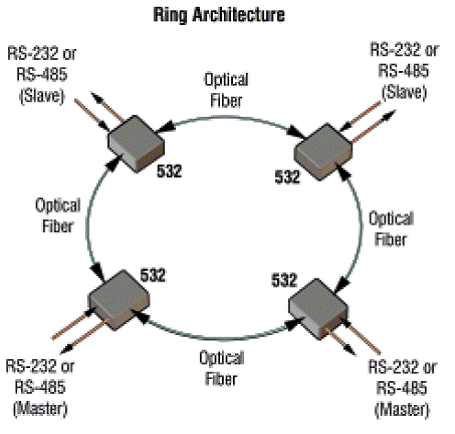

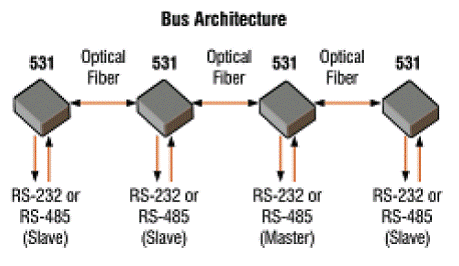

应用连接示意图
