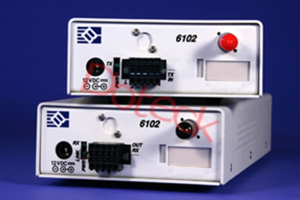

美国BCI::6102系列 立体声音频数字光端机
(BCI是Broadata Communications Inc.的缩写)


产品特色
t 数字编码
t 可同时传输2路音频
t支持多模或单模光纤
t 一根光纤传输
t 支持CWDM系统

应用场所
t远程广播音频
t远程音频混合
t 音频补偿与分配

产品简短说明
t6102系列使用1多模或单模根光纤远距离同时传输1路立体声音频。发送端与接收端有多种组合可选，能满足不同传输距离的要求。
t由于采用尖端的数字编码光纤传输技术，6102能够高质量高指标的传输音频信号，同时设备安装简便，高可靠运行，较少维护，或没有维护，非常低的维护使用成本。
t 6102既有独立式安装选择，也有插卡式的安装选择，满足不同情形下的各种需求。面板上音频连接头采用TB接线端子，单模光纤用FC连接器，多模光纤用ST连接器。前面板LED可指示电源，光链路以及各路音频的工作状态。
t 6102由于采用数字编码设计技术，因此能适用于各种非标准型式结构。用户的具体要求可与本公司联系后提供解决方案。

技术指标

模拟音频

通道数量 2路
操作模式 平衡，或非平衡
输入输出阻抗 600/600 Ohms（平衡）
最大输入/输出电平 +10dBm@600 Ohms（平衡）或要求
频率响应 20Hz 到 20KHz @ -1dB或0.5dB
信噪比SNR(加权) >80dB@1kHz
接插件 TB接线端子，或XLR卡侬

物理参数

尺寸(高×宽×深)

 独立式1.72'' x 4.36'' x 8.75''或19英寸1U标准机箱
插卡式5.24'' x 0.94'' x 11.6''
电源 外置：12VDC @ 0.8 A，或内置：95～240VAC @ 0.6A
工作温度 0～+50 摄氏度
相对湿度 0～95%RH 不结露
状态指示 电源,光链路,音频工作状态

光纤

光纤型式 单模或多模
光纤数量 1
工作波长 1310和/或1550nm
光纤接口 FC (单模) / ST (多模)

一般功率预算及传输距离

应用 功率预算dB(1) 一般距离(公里)(2)
多模光纤 12 2
单模光纤 26 40
单模加长 26 >80

注：（1）这些是6102系列的一般值，实际值略有不同。

（2）这些是一般的传输距离，最大传输距离可能比一般值略高，这取决于光纤模式， 光纤带宽，连接器损耗，熔接损耗，色散以及环境等诸多因素。
应用连接示意图
