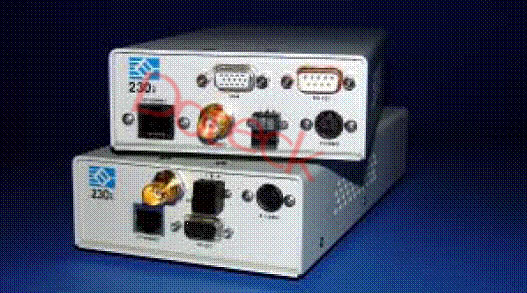

美国BCI: 230i/240i  1路视频2路音频IP端机


产品特色
tMPEG-2压缩标准
t 实时高质量视频指标

应用场所
t远程多媒体演播室
t远程学习
t视频会议
t介质补偿和分配

产品简短说明
t 230i/240i系列在IP以太网上同时传输压缩的数字化的模拟视频和音频以及数据。230i系列在IP以太网上单向传输2路音频和1路基带NTSC/PAL视频。240i系列在IP以太网上双向传输2路音频（或一对立体声音频）和1路基带NTSC/PAL视频，1路数据，1路本地以太网络。只要有IP网络，230i/240i可以高质量实时传输完美的视频音频。
t 230i/240i使用MPEG-2数字压缩技术高质量的传输视音频，而且仅需要较少或不需要维护，高功能，低成本。230i/240i安装操作简单。230i/240i能够满足各种专业视音频传输需求。
t 230i/240i安装是紧凑的独立式。面板提供BNC视频接口，Terminal Block接线端子音频接口以及10/100以太网接口RJ-45，数据接口Terminal Block接线端子。
t230i/240i能适应各种非标准结构形式，BCI可为用户提供OEM/特殊需求定制等服务，实际要求可与Doteck多铁克联系。

技术指标

视频
通道数量 1
格式 输入：NTSC，PAL或S-Video
输出：NTSC，PAL，S-Video或RGB
压缩标准 MPEG-2 MP@ML
速率 3Mbps to 7Mbps
视频电平 1.0Vp-p@75 Ohms
信噪比（加权） ＞70dB
接口 BNC（复合视频）
DIN（S-Video）

音频
通道数量 2
工作模式 非平衡
输入/输出阻抗 高阻/低阻（非平衡）
最大输入/输出电平 3.4 Vpp/3.0Vpp
频率响应 20Hz-20kHz@-/+3dB
信噪比（加权） ＞60dB@1kHz,3.4Vpp
接口 Terminal Block接线端子

数据

通道数量 1
信号格式 RS232或RS422，全双工
速率 57.6Kbps
接口 Terminal Block接线端子

以太网
接口类型 RJ-45
格式 10/100Base-T自适应
协议 RTSP

物理参数

尺寸
230i
240i
240i（带数据） 		高×宽×深
1.72″×4.36″×8.75″
1.72″×8.60″×12.00″
1.72″×17.03″×12.00″
外置电源 12 VDC@0.5A最大（发送端）
12 VDC@0.6 A最大（接收端）
工作温度 0-+50摄氏度
相对湿度 0-95%不结露
状态指示 电源，网络连接/状态，视/音频状态

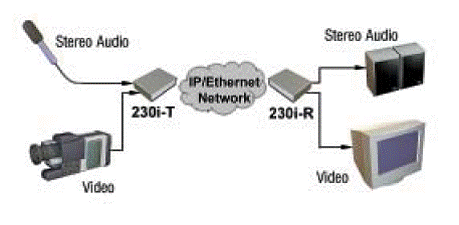

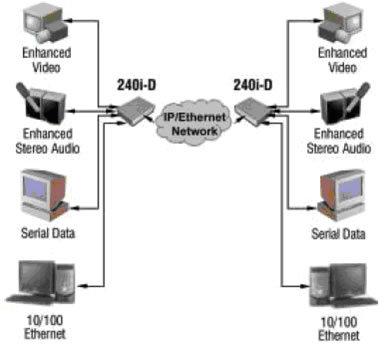

应用连接示意图
