美国BCI::Mini-DVI-AD系列  迷你型DVI全高清光端机




产品特色
t支持DDC
t无压缩无位减少
t高达WUXGA(1920x1200@60Hz)的图像分辨率
t支持720p/1080i/1080p全高清数字视频分辨率
t只需1根多模光纤
t支持IR红外远程控制
t支持插卡式安装

应用场所
tDVI远程传输
t数字标牌
t视频墙体展示

产品简短说明
tMini-DVI-AD系列是一个高性能,低功耗,迷你型的DVI光纤传输系统。
t通过1根多模光纤可以传输1路单向DVI视频,1路双向立体声音频和2路双向RS-232数据。
t独特的光纤传输系统可让您的数字平板显示器在WUXGA(1920x1200@60Hz)分辨率的情况下扩展到400到800米。
t采用先进的无压缩无位减少的数字光纤传输技术,设计简易,用户安装时可不作任何调整,工作稳定,安全可靠。
tMini-DVI-AD系列的发端(或收端)可与Mini-RGB-AD或Mini-HDMI-AD的收端(或发端)兼容,相互配对使用。
t支持高达WUXGA(1920x1200@60Hz)的图像分辨率。
t支持720p/1080i/1080p全高清视频分辨率。
t支持IR红外远程控制功能可选。
t用户的特殊需求可与Doteck联系获得解决方案。

技术指标

视频
分辨率 1920x1200@60Hz,支持720p,1080i,1080p
接口 DVI,支持DDC

音频

通道数量 2,双向
工作方式 非平衡(立体声)
输入/输出阻抗 10k/50 Ohms(立体声)
最大输入/输出电平 5dBu/4Vpp(立体声)
频率特性 20Hz ~20kHz@-3dB
信噪比(加权) >70dB@1kHz(立体声)
接口 Terminal Block接线端子

串行数据

通道数量 2,双向
信号格式 RS-232
数据速率 高达57.6k波特率
接口 Terminal Block接线端子

物理参数

尺寸(英寸) 高×宽×深1.2″×3.0″×3.6″
电源 +5VDC@1.0A
工作温度 0~+50摄氏度
相对湿度 0~95%不结露

光链路参数

光纤模式 多模
光纤数量 1
光纤接口 SC
传输距离 400-800米

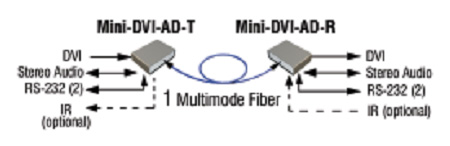

应用连接示意图
