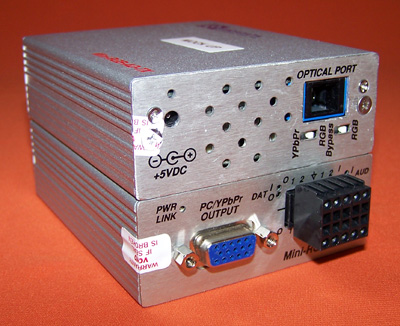

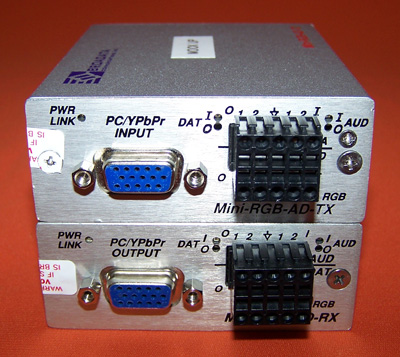

美国BCI::Mini-RGB-AD系列  迷你型RGB/YPbPr全高清光端机




产品特色
t无压缩无位缩减
t高达WUXGA(1920x1200@60Hz)图像分辨率
t支持720p/1080i/1080p全高清视频分辨率
t只需1根多模光纤
t支持插卡式安装

应用场所
t远程RGB/YPbPr全高清视频扩展
t数字标牌
t视频墙体展示

产品简短说明
tMini-RGB-AD系列是高性能，低功耗，迷你型的RGB/YPbPr光纤传输系统。
t通过1根多模光纤可以传输1路单向RGB视频或1路单向YPbPr全高清视频，1路双向立体声音频和2路双向RS-232数据。
t独特的光纤传输系统可让您的数字平板显示器在1080p全高清视频分辨率的情况下扩展到400到800米，甚至更远。
t采用先进的无压缩无位缩减的数字光纤传输技术，设计简易，用户安装时可不作任何调整，工作稳定，安全可靠。
t支持高达WUXGA(1920x1200@60Hz)的图像分辨率。
t用户的特殊要求可与Doteck沟通后提供解决方案。

技术指标

视频
RGB分辨率 1920x1200@60Hz
YPbPr分辨率 1080p@60Hz，支持720p，1080i
接口 HD-15

音频
通道数量 2，双向
工作方式 非平衡（立体声）
输入/输出阻抗 10k/50 Ohms（立体声）
最大输入/输出电平 5dBu/4Vpp（立体声）
频率特性 20Hz～20kHz@-3dB
信噪比（加权） >70dB@1kHz（立体声）
接口 Terminal Block接线端子

串行数据
通道数量 2，双向
信号格式 RS-232
数据速率 高达57.6k波特率
接口 Terminal Block接线端子

物理参数
尺寸（英寸） 高×宽×深1.2″×3.0″×3.6″
电源 +5VDC@1.2A
工作温度 0～+50摄氏度
相对湿度 0～95%不结露

光链路参数

光纤模式 多模
光纤数量 1
光纤接口 SC
传输距离 400-800米

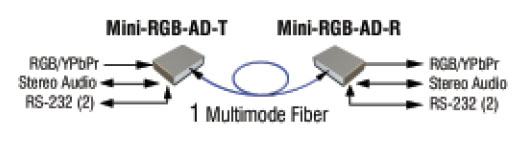

应用连接示意图
